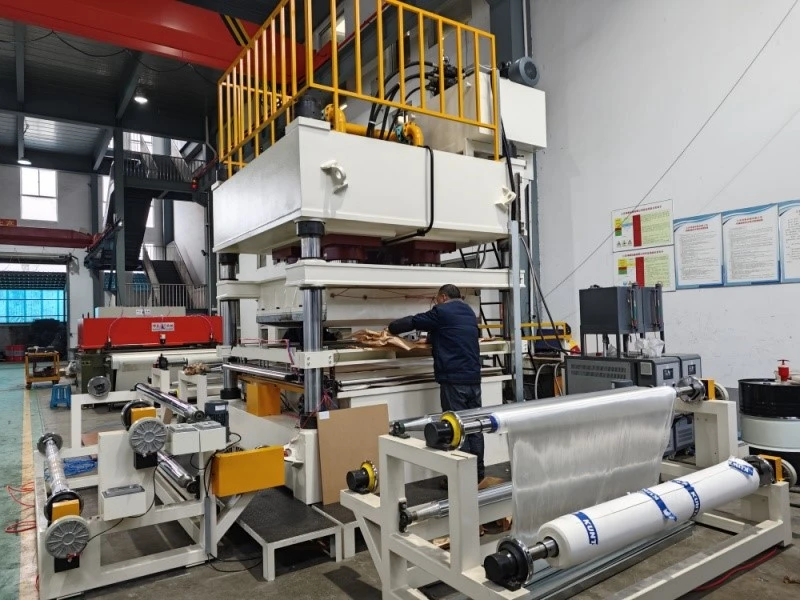

Автоматическая машина для поперечной резки для производства UD
Рабочий процесс поперечно-нильной машины 1. Поместите ткань UD на устройство размотки с натяжением 0 и углом 90 градусов.
2. Натяжная ткань UD 0 степени разматывается на платформу горячего прессования с помощью сервоприводного тягового устройства перед сматыванием.
3. После того, как ткань UD под углом 90 градусов вытягивается и позиционируется устройством настройки ширины с сервоприводом, она разрезается устройством горячей резки.
4. Верхняя плоскость горячего прессования быстро прижимается вниз, и давление передается через датчик сигнала для управления композитом.
- Быстрая доставка
- Гарантия качества
- Круглосуточная служба поддержки клиентов
Внедрение продукции
Автоматическая поперечно-капельная машина для производства UD
Процесс непрерывной ортогональной вулканизации из СВМПЭ UD:
Автоматическая поперечно-ниточная машина для процесса производства UD: поместите однонаправленный PE UD на устройства размотки с натяжением {{0}} градусов и 90 градусов. Ткань с натяжением 0 градусов UD перед сматыванием разматывается на платформу горячего прессования с помощью сервоприводного тягового устройства. После того, как ткань UD под углом 90 градусов натягивается и позиционируется устройством регулировки ширины с сервоприводом, она разрезается устройством горячей резки. Верхняя плоскость горячего прессования быстро прижимается, и давление передается через датчик сигнала для приведения в движение композита. Затем сервотяга используется вместе с натяжным валом для раскатывания ортогональной готовой ткани PEUD.
Композит 4/6UD: вулканизированная готовая ткань PEUD обрабатывается вышеупомянутым трехосным разматывающим устройством 0 степени, композитом горячего прессования, сервотягой и намоткой по оси натяжения.
Технические параметры автоматической поперечно-капельной машины для производства UD
1) Тоннаж прессования: 6000 кН.
2) Размер рабочего стола: 1700*1700 мм.
3) Ширина материала: меньше или равна 1650 мм.
4) Источник тепла: термомасло.
5) Метод нагрева: внешняя циркуляция масляного нагревателя.
6) Метод прессования: гидравлический
7) Режим управления: ЧМИ+ПЛК
8) Управление трансмиссией: преобразование частоты+сервопривод
9) Общая мощность: около 95 кВт.
10) Источник питания: 380 В/50 Гц (по индивидуальному заказу)
11) Длина * ширина * высота: 9500*7500*5000 мм.
12) Вес: примерно 25 тонн.
| Нет. | Название детали | Технические требования | Функция |
| 1 | 0 градусное разматывающее устройство | 3-осевой центр размотки/предохранительный патрон | 0 градус разматывания напряжения UD |
| Магнитный контроль натяжения порошка | |||
| 2 | Платформа для размотки на 90 градусов | Одноосный центральный размоточный/предохранительный патрон | Размотка натяжения UD под углом 90 градусов |
| Контроль регулировки натяжения магнитного порошка | |||
| 3 | Устройство фиксированной ширины | Сервостепперная подача | Функция: Горизонтальная вытяжка материала фиксированной ширины. |
| Пневматическое зажимное движение фиксированной длины | |||
| Серводвигатель, уровень изоляции F, уровень защиты IP55, марка: Huichuan | |||
| Длина вытягивания может быть установлена через HMI. | |||
| Подвижная направляющая из углеродистой стали с твердым хромированием, высокочастотная закалка | |||
| Термическая резка | |||
| 4 | Прессование и ламинирование | Направляющая четырехколонная из углеродистой стали, покрытой твердым хромом. | горячее прессование и ламинирование |
| Четырехцилиндровый гидравлический агрегат 6000KN | |||
| Столешница горячего ламинирования 1700 * 1700 мм. | |||
| Внешний масляный нагреватель температуры формы | |||
| 5 | Направляющее устройство | Направляющий ролик с сервоприводом | направляющие продукты |
| Серводвигатель, уровень изоляции F, уровень защиты IP55. | |||
| 6 | Намоточное устройство | Центральная размотка/предохранительный патрон | намотка готовой продукции |
| Магнитный контроль натяжения порошка | |||
| Частотно-регулируемый электропривод, уровень изоляции F, степень защиты IP55, марка: Siemens |
