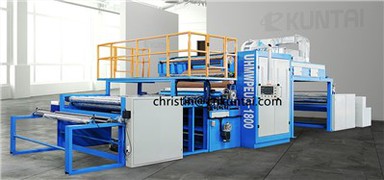

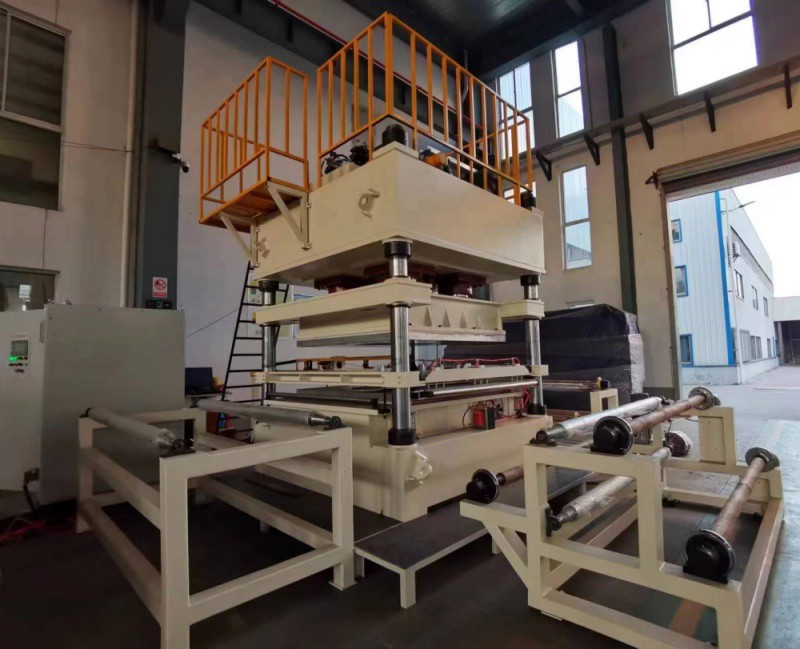

UD поперечно-слойная машина

UD поперечно-слойная машина











Процесс непрерывной ортогональной вулканизации из СВМПЭ UD:



Автоматическая машина для поперечной сшивки UHMW-PE UD:

1. Поместите однонаправленный PE UD на устройства размотки с натяжением 0 градусов и 90 градусов.

2. Перед сматыванием ткань с натяжением UD 0 степени разматывается на платформу горячего прессования с помощью сервотягового устройства.

3. После того, как ткань UD под углом 90 градусов вытягивается и позиционируется с помощью устройства регулировки ширины с сервоприводом, она разрезается устройством горячей резки.

4. Верхняя плоскость горячего прессования быстро прижимается вниз, и давление передается через датчик сигнала для привода в движение композита.

5. Сервопривод используется в сочетании с натяжным валом для свертывания ортогональной готовой ткани PEUD.



4/6UD композитный: Вулканизированная готовая ткань PEUD обрабатывается вышеупомянутым трехосным разматывающим устройством 0 степени, композитом горячего прессования, сервотягой и намоткой по оси натяжения.







Технические параметры автомата UHMW-PE UD Crossply Machinee



1) Тоннаж прессования: 6000 кН.

2) Размер рабочего стола: 1700*1700 мм.

3) Ширина материала: меньше или равна 1650 мм.

4) Источник тепла: термомасло.

5) Метод нагрева: внешняя циркуляция масляного нагревателя.

6) Метод прессования: гидравлический

7) Режим управления: ЧМИ+ПЛК

8) Управление передачей: преобразование частоты + сервопривод.

9) Общая мощность: около 95 кВт.

10) Источник питания: 380 В/50 Гц (по индивидуальному заказу)

11) Длина * ширина * высота: 9500*7500*5000 мм.

12) Вес: примерно 25 тонн.











Автоматическая конфигурация машины для поперечной склейки UHMW-PE UD



Нет.	Название детали	Технические требования	Функция
1	0 градусное разматывающее устройство	3-осевой центр размотки/предохранительный патрон	0 градус разматывания напряжения UD
		Магнитный контроль натяжения порошка
2	Платформа для размотки на 90 градусов	Одноосный центральный размоточный/предохранительный патрон	Размотка натяжения UD под углом 90 градусов
		Контроль регулировки натяжения магнитного порошка
3	Устройство фиксированной ширины	Сервостепперная подача	Функция: Горизонтальная вытяжка материала фиксированной ширины.
		Пневматическое зажимное движение фиксированной длины
		Серводвигатель, уровень изоляции F, уровень защиты IP55, марка: Huichuan
		Длина вытягивания может быть установлена ​​через HMI.
		Подвижная направляющая из углеродистой стали с твердым хромированием, высокочастотная закалка
		Термическая резка
4	Прессование и ламинирование	Направляющая четырехколонная из углеродистой стали, покрытой твердым хромом.	горячее прессование и ламинирование
		Четырехцилиндровый гидравлический агрегат 6000KN
		Столешница горячего ламинирования 1700 * 1700 мм.
		Внешний масляный нагреватель температуры формы
5	Направляющее устройство	Направляющий ролик с сервоприводом	направляющие продукты
		Серводвигатель, уровень изоляции F, уровень защиты IP55.
6	Намоточное устройство	Центральная размотка/предохранительный патрон	намотка готовой продукции
		Магнитный контроль натяжения порошка
		Частотно-регулируемый электропривод, уровень изоляции F, степень защиты IP55, марка: Siemens









Поскольку технологии продолжают развиваться, постоянно разрабатываются новые и совершенные машины для повышения эффективности промышленных процессов. Одной из таких машин является 600-тонный гидравлический пресс — мощный и универсальный инструмент, способный выполнять различные задачи.
Одним из его ключевых преимуществ является способность автоматически загружать и выгружать рулоны, что делает его предпочтительным вариантом для отраслей, требующих обработки больших объемов материалов или продуктов. Эта полностью автоматическая конструкция снижает потребность в ручном труде, экономя время и деньги в долгосрочной перспективе.
Еще одним преимуществом 600-тонного гидравлического пресса является его невероятная сила, которая позволяет ему с легкостью справляться даже с самыми сложными задачами. Эта огромная мощность делает его подходящим вариантом, среди прочего, для автомобильной, аэрокосмической и строительной отраслей.
Помимо мощности и возможностей автоматизации, 600-тонный гидравлический пресс также обеспечивает высокую точность и аккуратность. Благодаря использованию передовых систем контроля можно каждый раз достигать стабильных результатов, гарантируя, что каждый произведенный продукт соответствует требуемым стандартам качества.
Гибкость машины также делает ее подходящей для широкого спектра применений, включая металлообработку, литье пластмасс и даже производство электронных компонентов. Эта универсальность делает его популярным выбором для производителей, которым требуется машина, которую можно использовать в различных промышленных процессах, что позволяет сэкономить время и деньги на нескольких машинах.
В целом, 600-тонный гидравлический пресс меняет правила игры в мире промышленного оборудования. Его автоматизированные функции, невероятная мощность и универсальность делают его незаменимым инструментом для любой компании, которая стремится оставаться конкурентоспособной на современном постоянно меняющемся рынке.
